El papel de un filtro de caja de detención de pintura de cartón en cabinas de pulverización en seco

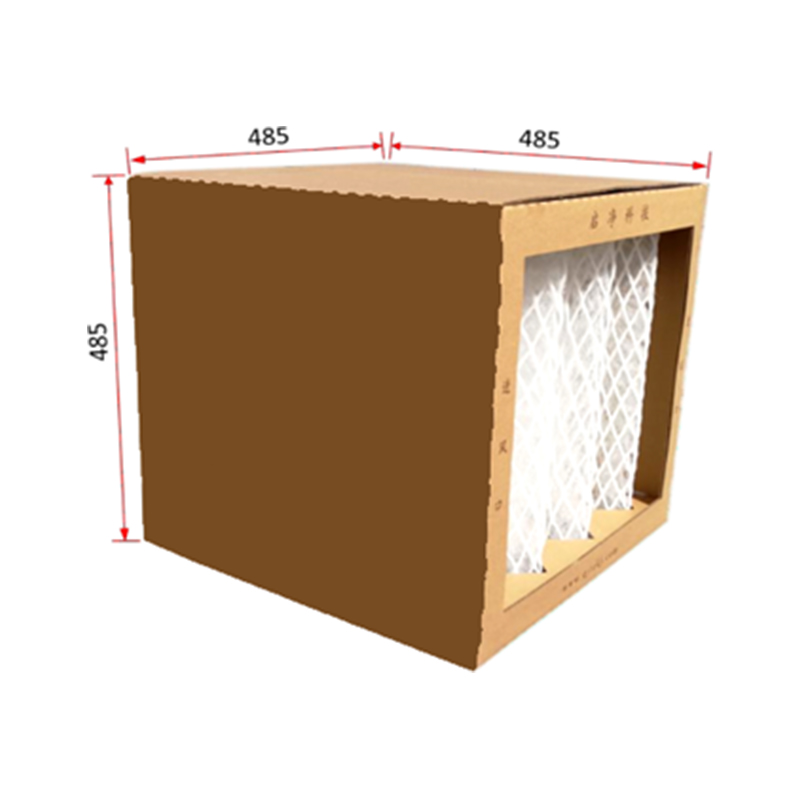

Las cabinas de pintura en seco dependen de una captura efectiva del exceso de pintura para mantener los conductos de escape, los ventiladores y los equipos posteriores libres de acumulación de pintura. un Filtro de caja de supresor de pintura de cartón para cabina de pintura en seco es una unidad de filtración desechable de cartón corrugado diseñada para atrapar partículas de pintura a medida que se extrae aire de la cabina. Sus deflectores internos estilo acordeón crean múltiples vías de aire, lo que obliga al exceso de rociado a chocar con las superficies de cartón donde se adhiere, en lugar de pasar al sistema de escape.
Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd., ubicada en Yancheng, Jiangsu, China, abarca 35.000 metros cuadrados con un capital registrado de 58 millones de yuanes. Con más de 40 años de experiencia en cabinas de pintura y horneado de carrocerías de automóviles y en cabinas de pintura y horneado, la empresa suministra consumibles de filtración diseñados para manejar los altos volúmenes de exceso de pulverización típicos de las operaciones de recubrimiento por pulverización en seco.
El proceso de filtración se basa en una combinación de impacto y flujo de aire direccional en lugar de un medio de fibra denso.
1. Redirección aérea
El aire cargado de pintura que ingresa al filtro de caja es forzado a través de un canal interno en zigzag formado por capas de cartón dobladas, cambiando de dirección varias veces a medida que se mueve hacia la abertura de escape.
2. Impacto de partículas
Debido a que las partículas de pintura tienen más inercia que las moléculas de aire, no pueden seguir los giros bruscos del canal y, en cambio, golpean y se adhieren a la superficie del cartón, acumulándose gradualmente como un residuo sólido.
3. Salida de aire limpio
Una vez que se eliminan las partículas, el flujo de aire limpio sale del filtro de caja y continúa hacia el extractor de aire de la cabina, lo que ayuda a mantener flujo de aire de extracción estable durante todo el ciclo de pulverización.
Comparación de configuraciones de filtro de caja
Los filtros de caja supresora de pintura de cartón generalmente se ofrecen en diferentes profundidades y números de deflectores, lo que afecta la eficiencia de captura y la vida útil. La siguiente tabla resume las configuraciones comunes:
| Profundidad de la caja | Configuración del deflector | Uso sugerido |
| 300 milímetros | Deflector de una sola etapa | Pulverización de retoque de uso ligero |
| 450 milímetros | Deflector de doble etapa | Cabinas de pintura seca estándar |
| 600 milímetros | Deflector de varias etapas | Líneas de pulverización de carrocerías de automóviles de gran volumen |
Tabla: Configuraciones de filtros de cajas supresoras de pintura de cartón por profundidad y aplicación
Las cajas más profundas con más etapas deflectoras generalmente ofrecen tasas de captura de partículas más altas, pero también introducen una mayor resistencia al flujo de aire, por lo que la configuración debe coincidir con la capacidad del ventilador de la cabina.
- Proporciona captura fiable de exceso de pulverización sin necesidad de sistemas de tratamiento de agua o químicos
- El diseño desechable simplifica la eliminación al permitir retirar y reemplazar toda la unidad saturada.
- La construcción de cartón liviano facilita el manejo y la instalación para el personal de mantenimiento.
- Compatible con una amplia gama de configuraciones de paredes de escape de cabinas de pintura seca
Mejores prácticas de instalación y reemplazo
La orientación correcta de la instalación y el reemplazo oportuno son esenciales para mantener un rendimiento constante de la cabina.
- Instale el filtro de caja con las flechas de flujo de aire orientadas en la dirección correcta, haciendo coincidir el flujo de escape de la cabina.
- Asegúrese de que los bordes estén sellados herméticamente contra la pared de escape para evitar que el aire sin filtrar pase por alto el filtro.
- Reemplace el filtro una vez que la acumulación de pintura bloquee visiblemente los canales de flujo de aire o las lecturas de presión de la cabina bajen notablemente
Preguntas frecuentes
P1: ¿Cuánto dura normalmente un filtro de caja supresor de pintura de cartón?
La vida útil depende del volumen de pulverización diaria y del tipo de pintura, pero generalmente es necesario reemplazarla una vez que los canales de cartón se obstruyen visiblemente con el exceso de pulverización seca.
P2: ¿Se puede utilizar este filtro de caja con pintura en polvo y líquida?
Está diseñado principalmente para cabinas de pintura en seco que utilizan pinturas líquidas o a base de solventes, donde las partículas de exceso de pintura permanecen lo suficientemente pegajosas como para adherirse a los deflectores de cartón.
P3: ¿El filtro de caja afecta el rendimiento del extractor?
Un filtro de caja instalado y del tamaño adecuado no debería reducir significativamente el flujo de aire de escape, pero un filtro obstruido o de gran tamaño puede aumentar la resistencia y forzar el motor del ventilador.
